Anda telah menginstal modul motherboard, catu daya, prosesor, dan RAM. Sekarang, saatnya menghubungkan semua kabel. Keakuratan untuk langkah ini sangat penting, karena kesalahan apa pun akan berarti PC Anda mungkin tidak berfungsi sebagaimana mestinya atau mungkin tidak menyala sama sekali.

Banyak perangkat termasuk kabel dari berbagai jenis. Sebagian besar menggunakan soket/colokan multi-pin kecil seperti kartu suara, pemutar DVD, atau perekam dengan keluaran audio, dan bahkan tombol atau port USB di bagian depan PC desktop Anda. Lainnya menggunakan colokan dan sambungan pin yang lebih besar untuk menyambung ke kabel yang ada, seperti kabel daya untuk pemutar/perekam DVD atau Blu-Ray, kartu video, dan beberapa kipas pendingin seperti yang terpasang pada casing. Mengetahui ke mana segala sesuatu pergi dan bagaimana itu terhubung sangat penting.

Ikuti terus artikel ini untuk mempelajari semua detail untuk menghubungkan kabel dan kabel dengan benar.

Tips Bermanfaat untuk Merakit/Memperbarui PC Anda

Seperti perangkat teknis lainnya, ada beberapa hal yang perlu dipertimbangkan saat bekerja di dalam PC Anda untuk alasan apa pun, jadi mari kita mulai di sini. Apakah Anda menangkap permainan kata itu? Berikut adalah empat langkah penting untuk diikuti setiap kali Anda bekerja di PC.

• Pastikan catu daya telah dicabut . Langkah ini mungkin tidak berlaku jika Anda belum menyambungkan kabel daya, tetapi perlu diperhatikan untuk berjaga-jaga.
• Mengurangi risiko listrik statis . Penumpukan statis alami di tangan dan bagian tubuh lainnya dapat merusak komponen komputer internal. Apakah Anda menggunakan alas ESD atau pita pengaman, ini merupakan langkah penting untuk melindungi investasi Anda.
• Jauhkan ruang kerja Anda dari segala cairan atau kotoran . Anda tidak ingin menumpahkan botol air ke seluruh komputer baru Anda. Bersihkan ruang kerja sebelum Anda mulai dan coba kurangi debu saat Anda melakukannya.
• Bersihkan tangan Anda . Saat bekerja dengan kabel dan komponen internal lainnya, minyak dan kotoran di tangan Anda dapat menimbulkan masalah di kemudian hari. Yang terbaik adalah memakai sarung tangan nitril bebas bedak, tetapi tangan yang bersih sudah cukup.

Tip untuk Menghubungkan Kabel Di Dalam PC Anda

Jika ini pertama kalinya Anda mengerjakan elektronik atau bahkan membuka casing komputer, Anda harus mengetahui beberapa tips penting sebelum menghubungkan komponen dengan kabel.

Jaga agar kabel Anda teratur . Oke, jadi yang ini belum tentu penting untuk kesehatan mesin Anda (kecuali potensi kawat menyentuh komponen panas atau menangkap kipas). Tetap saja, kasus yang bersih dan terorganisir sangat mengagungkan. Jika Anda mengambil beberapa menit sebelum menginstal periferal dan merencanakan tata letak semuanya, akan lebih mudah untuk menyambungkan semuanya (dan mengganti komponen usang nanti). Anda dapat menggunakan ikatan zip kecil dan dengan rapi menyelipkan semua yang ada di tempatnya.

Jaga agar ruang kerja Anda teratur . Sama seperti proyek apa pun, yang satu ini pun bisa sangat membuat frustrasi. Bantulah diri Anda sendiri dan kurangi frustrasi itu dengan memiliki semua yang Anda butuhkan di mana Anda dapat menemukannya sebelum mulai bekerja. Juga, singkirkan semua sampah, kotoran, debu, atau cairan sebelum membuka paket. Langkah ini memastikan bahwa komponen Anda berfungsi dengan aman dan memadai setelah menyelesaikan proyek Anda.

Tunggu untuk mencolokkan catu daya Anda ke stopkontak . Label peringatan ada karena suatu alasan. Jangan mengejutkan diri sendiri karena Anda lalai mencabut catu daya dari dinding sebelum bekerja di dalam PC.

Jangan memakai perhiasan atau pakaian longgar . Anda akan segera menyadari mengapa ini bukan ide bagus jika Anda mengenakan gelang, kemeja lengan panjang longgar, atau kemeja dengan lingkar pinggang longgar saat mengerjakan mesin Anda. Katakan halo untuk tersangkut di bagian komputer acak atau menggoreng komponen dengan listrik statis, meningkatkan tingkat frustrasi Anda.

Gunakan alat pelindung . Memang, ada banyak perdebatan tentang perlunya pita dan sarung tangan ESD saat mengerjakan elektronik, tetapi lebih baik berhati-hati jika Anda tidak secara teratur bekerja dengan motherboard, kapasitor, atau elektronik kecil lainnya. Tentu saja, sebagian besar profesional memakainya. Argumen untuk memakai sarung tangan adalah minyak, kotoran, dan kontaminan lainnya dapat menyebabkan kerusakan pada komponen komputer Anda (bahkan korosi di kemudian hari). Perselisihan paling signifikan untuk tindakan pencegahan ESD adalah Anda dapat merusak komponen karena listrik statis.

Cara Menghubungkan Kabel Anda ke Motherboard

Sama seperti memasang sistem home theater, komputer memiliki banyak kabel dan kabel yang cenderung membuat berantakan. Mengetahui ke mana setiap kabel atau konektor berada sangat penting untuk memastikan urutan yang benar. Ikuti langkah-langkah yang tercantum di bawah ini untuk memastikan setiap komponen terhubung dan bekerja dengan benar.

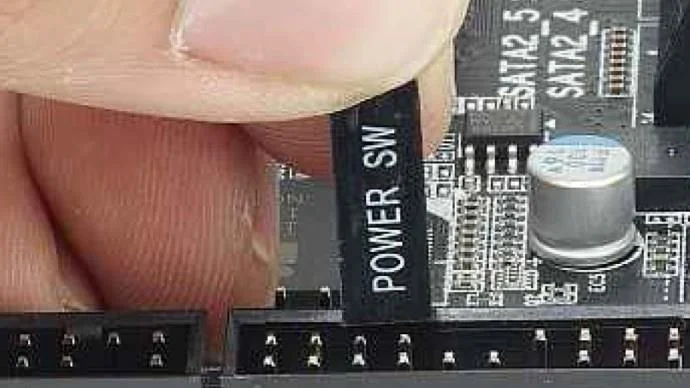

1. Sambungkan Kabel Sakelar Tombol Daya

Agar PC Anda menyala saat Anda menekan tombol daya, sambungkan sakelar daya ke motherboard . Di antara kabel longgar di kasing Anda, Anda akan menemukan konektor dua pin, yang biasanya bertanda "PWR SW", tetapi periksa manual kasing jika Anda tidak yakin.

Kabel sakelar daya harus terhubung ke jumper daya pada motherboard. Biasanya, pin ini terletak di bagian kanan bawah dan biasanya tidak bertanda. Jika item gagal berfungsi, coba balikkan pin. Sulit untuk menentukan arah yang tepat, terutama dengan konektor pin datar kecil.

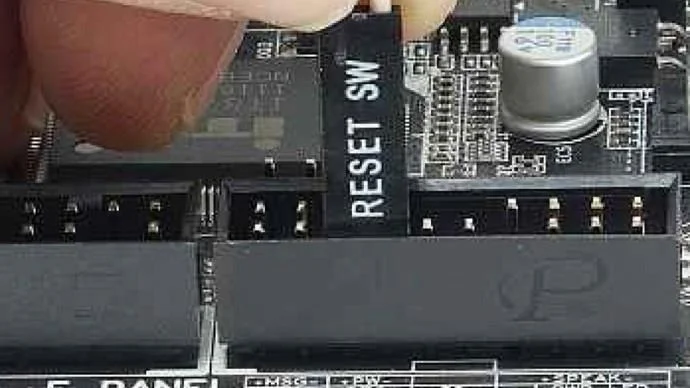

2. Sambungkan Kabel Sakelar Reset

Jika casing PC Anda memiliki sakelar reset , stekernya mirip dengan tombol daya, menampilkan RESET SW daripada Power SW . Konektor ini memungkinkan Anda me-restart PC Anda setelah crash yang merepotkan, karena mereset perangkat keras dan memaksa komputer Anda untuk reboot.

Untuk menghubungkan kabel tombol Reset, Anda perlu menemukan jumper di motherboard. Konektor biasanya berada di dekat sakelar daya. Dorong steker ke atas kedua pin untuk mengamankannya di tempatnya. Tidak masalah ke mana konektor ini pergi.

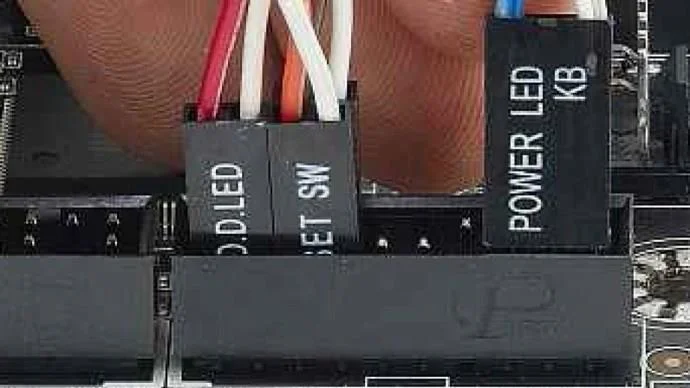

3. Menghubungkan LED Daya dan HDD

Konektor HDD terhubung ke LED di bagian depan casing yang menyala saat hard disk beroperasi. Di papan, konektor biasanya diberi label HDD LED. Lampu ini membantu menunjukkan apakah PC Anda berfungsi atau rusak.

Karena kabel terhubung ke LED, mereka memerlukan urutan khusus agar berfungsi dengan benar. Kabel biasanya menyertakan tanda positif dan negatif pada steker plastik. Jumper HDD motherboard juga akan memiliki port positif dan negatif. Periksa manual Anda dengan hati-hati untuk memastikan Anda mendapatkan koneksi ini dalam urutan yang benar.

Ikuti prosedur yang sama untuk kabel LED Daya , yang akan memiliki konektor serupa. Steker ini juga harus dipasang dengan arah yang benar, jadi pastikan Anda menyelaraskan konektor positif dan negatif.

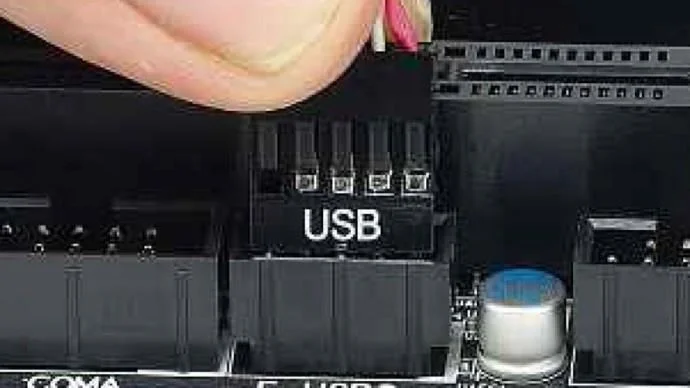

4. Cara Menghubungkan Kabel USB di Motherboard

Jika kasing Anda memiliki port USB yang dipasang di depan atau pembaca kartu internal (dipasang seperti pemutar DVD), Anda harus menghubungkannya ke header cadangan di motherboard Anda. Kemungkinan besar, kabel dalam casing ditandai sebagai USB.

Motherboard Anda harus memiliki konektor cadangan bertanda "USB", tetapi manual akan memberi tahu Anda di mana pin berada jika ada. Konektor USB membutuhkan daya, jadi Anda harus mencolokkan kabel dengan benar. Untungnya, port USB yang terdapat pada sebagian besar casing PC memiliki satu colokan yang hanya terhubung ke motherboard dalam satu arah. Jika PC Anda tidak memiliki colokan yang terbentuk, Anda harus hati-hati memeriksa manual case dan motherboard untuk memasang kabel dengan benar.

Dengan asumsi Anda menggunakan konektor blok, sambungkan ke pin USB cadangan di motherboard. Sebaiknya gunakan header yang paling dekat dengan kabel untuk menghindari kabel menggantung di mana-mana.

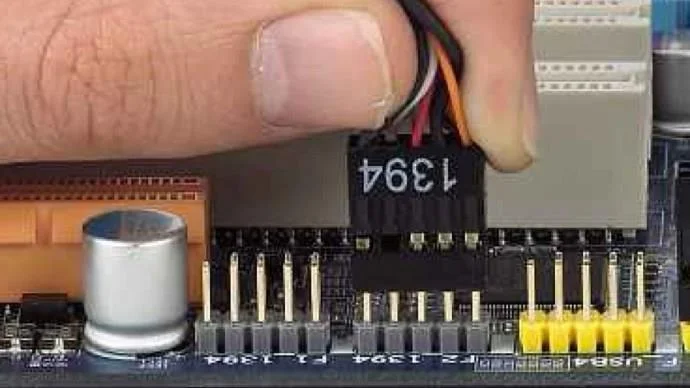

5. Memasang Koneksi FireWire ke Motherboard

Kabel FireWire yang dipasang di depan dihubungkan ke PC seperti kabel USB. Sekali lagi, cari header FireWire cadangan di papan tulis (manual akan menjelaskan di mana letaknya), lalu sambungkan kabel FireWire. Konektor plastik pada kabel dapat ditandai sebagai 1394 , karena FireWire juga dikenal sebagai "i1394".

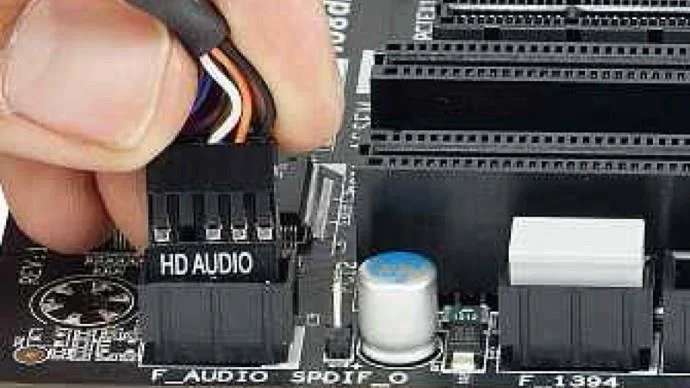

6. Menghubungkan Kabel Audio di Motherboard

Port audio yang dipasang di depan juga memerlukan koneksi ke motherboard jika Anda ingin menyambungkan headphone atau bahkan mikrofon. Untungnya, sebagian besar casing PC memiliki colokan satu blok untuk semua konektor audio depan, termasuk jack untuk headphone, input audio, atau bahkan mikrofon.

Manual motherboard Anda akan merinci di mana kabel audio terhubung, biasanya di dekat panel belakang. Sekali lagi, hanya ada satu cara untuk menyambungkan steker, jadi geser perlahan ke tempatnya. Jika casing Anda memiliki header Speaker untuk bunyi bip peringatan, sambungkan ke konektor motherboard yang sesuai.

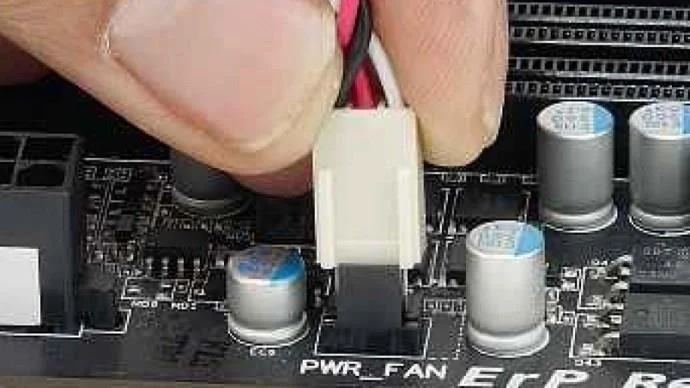

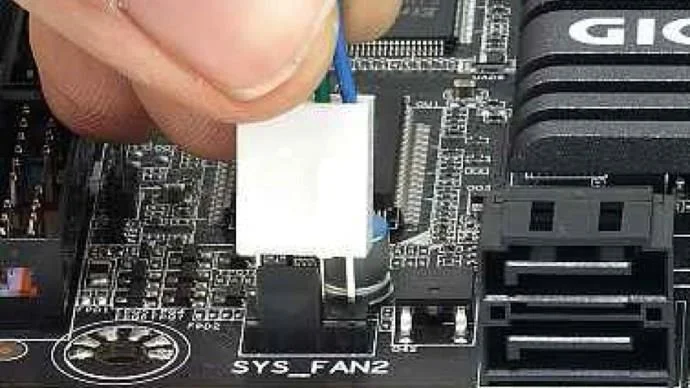

7. Tempat Memasang Kabel Kipas di Motherboard

Sudah umum bagi kasing modern untuk memiliki kipas tambahan yang dipasang sebelumnya di area tertentu. Perangkat pendingin ini membantu meningkatkan aliran udara masuk dan keluar casing, menjaga PC Anda tetap dingin. Sementara beberapa kipas pendingin terhubung ke konektor catu daya (kopling 4-pin yang lebih besar), yang terpasang tidak, seperti kipas CPU dan kipas chip yang lebih kecil. Kipas yang digunakan pada komponen onboard tersebut terhubung ke header pada motherboard. Jenis koneksi ini sering menampilkan pengaturan kecepatan kipas yang dapat disesuaikan secara otomatis atau digital agar PC Anda tetap berjalan dengan tenang dan efisien.

Jika kipas Anda memiliki konektor mini tiga atau empat pin, yang hampir selalu demikian, mereka terhubung langsung ke motherboard. Kipas ini biasanya jenis yang menawarkan kontrol kecepatan otomatis. PC lama memiliki colokan dua pin dan bekerja dengan kecepatan konstan. Lihatlah manual untuk menemukan konektor kipas cadangan dan pasang konektor daya kipas. Konektor tiga pin dapat dipasang ke port empat pin dan sebaliknya. Kabel biasanya dicolokkan hanya dengan satu arah, jadi mudah untuk memasangnya dengan benar.

8. Menghubungkan Kabel Kipas CPU

Kipas prosesor adalah koneksi yang paling penting, selalu menjaga suhu aman untuk CPU. Seperti kipas sistem, motherboard mengontrol kecepatan kipas prosesor berdasarkan suhu internal CPU saat ini, dan menjaga komputer Anda setenang mungkin. Motherboard/PC lama mungkin tidak menawarkan opsi "mode senyap", tetapi kabel kipas masih memerlukan urutan yang benar, jadi kabel tersebut dilengkapi dengan colokan yang pas.

Selain itu, terdapat konektor khusus untuk kipas prosesor pada motherboard, yang sering disebut CPU FAN. Periksa manual Anda untuk lokasinya. Steker kemungkinan berupa konektor empat pin, tetapi ada kipas prosesor tiga pin. Konektor hanya berjalan satu arah.

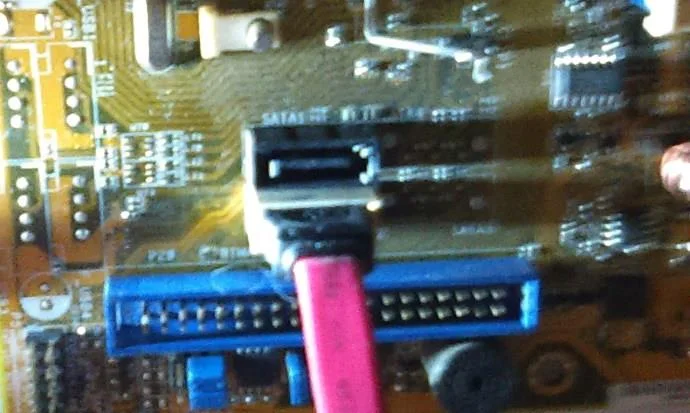

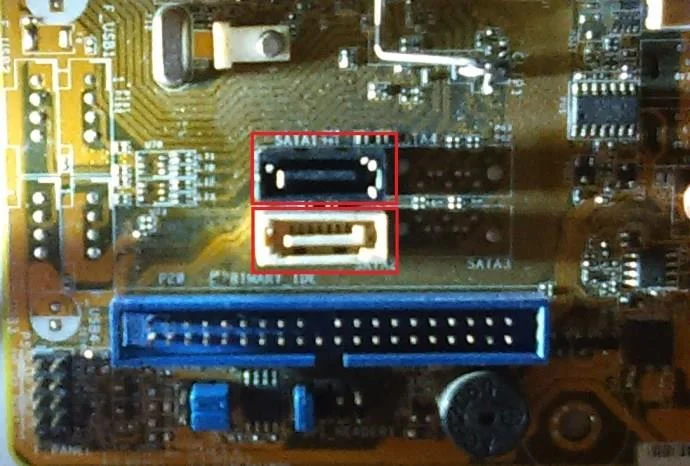

9. Menghubungkan Kabel Data HDD/SSD

Seperti kabel yang harus Anda pasang sebelumnya, lokasi untuk memasukkan kabel data drive HDD/SSD diberi label. Slot menentukan SATA1, SATA2, dll. Biasanya ada beberapa slot SATA per motherboard.

Catatan : Pastikan Anda mencolokkan HDD atau SSD utama Anda ke slot SATA dengan kecepatan tercepat, periksa manual motherboard.

Sekarang, colokkan kabel data HDD/SSD Anda ke slot SATA.

Setelah mencolokkan kabel HDD/SSD, Anda siap memasang HDD atau SSD.

Setelah semuanya terhubung dengan benar, pastikan kabel diamankan dan diletakkan di tempat yang aman. Anda tidak ingin kabel Anda tersangkut di kipas atau menyentuh permukaan yang panas. Anda dapat menyambungkan kabel internal ke PC yang baru direnovasi menggunakan ruang drive kosong dan ikatan zip.

—–

Sebagai penutup, berhati-hatilah saat bekerja di PC Anda. Memahami cara menghubungkan kabel dan kabel internal dengan benar berarti perangkat Anda akan aktif dan berjalan dalam waktu singkat. Anda akan mencegah kerusakan dan memastikan bahwa LED dan tombol bekerja dengan benar dan sambungan audio beroperasi sesuai rencana.

Memasang kabel dan kabel dengan benar di komputer Anda mungkin tampak menakutkan, tetapi tidak ada alasan untuk itu. Mengidentifikasi apa itu semua dan di mana itu terhubung hanyalah setengah dari tantangan. Dengan kesabaran dan pengetahuan, PC Anda akan menjadi lebih baik dari sebelumnya.
